Смеситель широкой модуляции Polidoro HM

Смеситель Polidoro HM отлично интегрируется в современные пневматические системы регулирования без изменения каких-либо компонентов или дополнительных электроники. Это удваивает фактический диапазон модуляции. Минимальное вмешательство означает минимальные затраты.

Смеситель Polidoro HM состоит из трубки Вентури с горловиной переменного сечения. Расположенный внутри трубки обратный створчатый клапан перекрывает сечение, перемещаясь под действием силы тяжести.

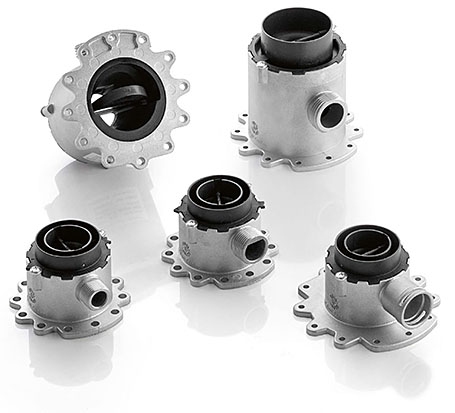

Смеситель состоит из:

• алюминиевого корпуса
• фланца для подсоединения к вентилятору
• пластмассовой трубки Вентури различного диаметра в зависимости от требуемой мощности
• обратного створчатого клапана, более тяжелый: является основным компонентом, так как своим весом он закрывает или открывает один из двух каналов, изменяя сечение прибора, и таким образом расширяет диапазон модуляции от 1:5 до 1:10
• клапан-заслонки, более легкий: перекрывает подачу газа, когда канал закрыт, устраняя возможность рециркуляции.

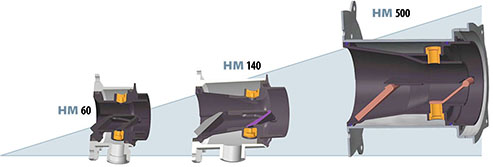

Существуют 3 типа смесителей HM:

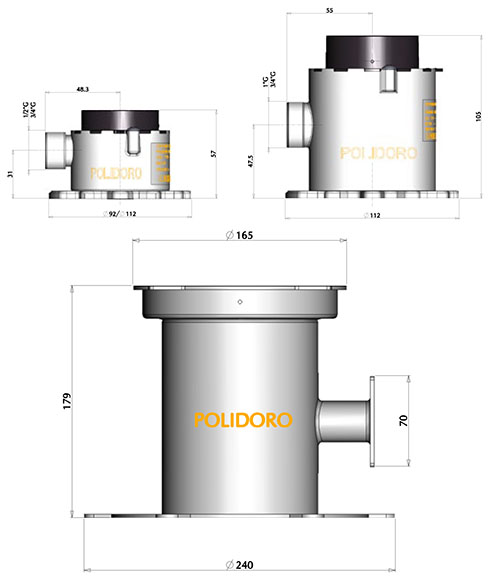

• HM 60 L = 60мм Ø64 - от 2 до 55 кВт (от 7,560 до 208,000 BTU/ч), в зависимости от компонентов системы.
• HM 140 L = 105mm Ø 82 - до 120 кВт (450.000 BTU/ч), в зависимости от компонентов системы.
• HM 500 L = 179mm Ø121-до 500 кВт (1.890.000 BTU/ч), в зависимости от компонентов системы.

Причины использования широкой модуляции. Широкая модуляция, например 1:10:

• позволяет повысить эффективность системы, уменьшая количество циклов включения/выключения.
• позволяет использовать котел в системах солнечных батарей
• расширяет сферу применения, уменьшая размерный ряд приборов
• позволяет сократить выбросы взвешенных частиц благодаря расширению диапазона модуляции низкого уровня.

Применение изделия:

• Конденсационные настенные котлы
• Оборудование для кейтеринга
